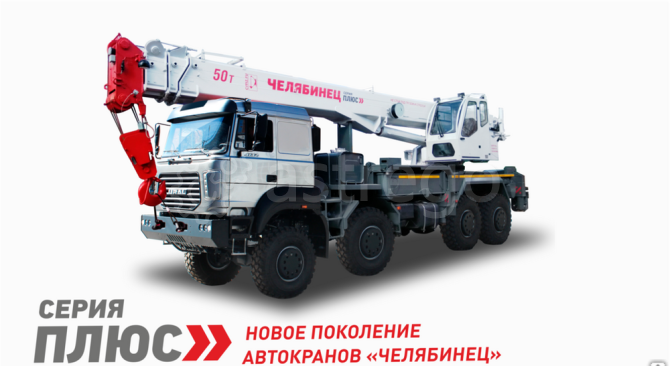

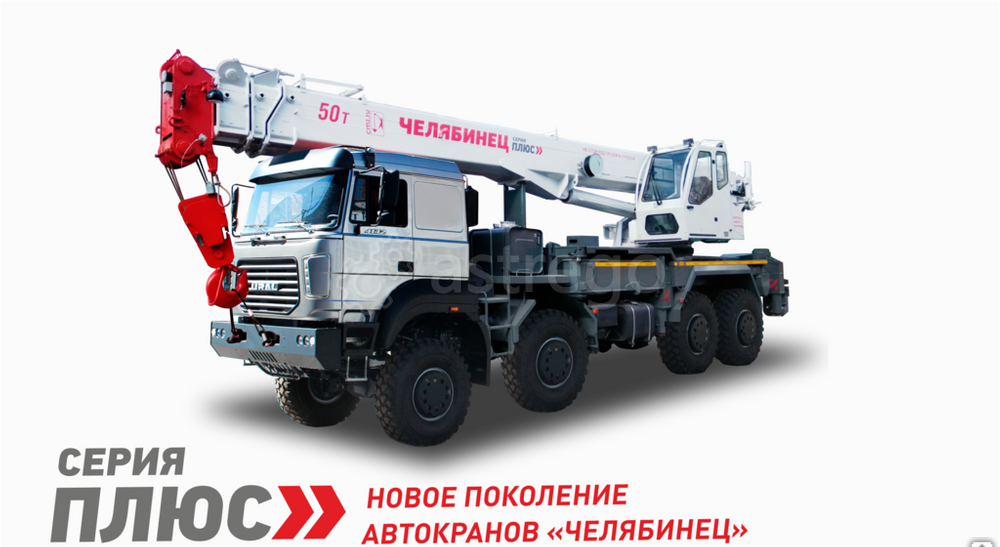

Автомобильный кран КС-65717-34 Урал-9593

Шасси УРАЛ-9593
Английское название URAL-9593
Колесная формула 8х8
Двигатель ЯМЗ-653
Количество и расположение цилиндров L6
Рабочий объем цилиндров, см 11122
Степень сжатия 16,7
Мощность двигателя, кВт (л.с.) 308,8 (420)
Максимальный крутящий момент, Нм 1985
Частота вращения при мах. крутящем моменте, об/мин 1100-1300
Коробка передач ZF16/FG16
Число передач 16
Система торможения пневматическая
Типоразмер шин 14.00R20
ХАРАКТЕРИСТИКА КРАНА
Модель крана КС-65717-34
Базовое шасси УРАЛ-9593
Грузоподъемность с обычными (опасными) грузами, т 50
Грузовой момент, тм 160
Количество секций стрелы, шт 4
Длина стрелы, м 34,3
основная 10,75
максимальная 34,3
Размер опорного контура, м 7,8х7,6/6,8
Зона работы, град 360 с сохранением ГВХ
Вылет стрелы, м 31,0
Мах. высота подъема крюка, м 35,5
Кратность полиспаста (К) 12
Габаритные размеры крана (ДхШхВ), м 12,0х2,55х4,0
длина 12,0
ширина 2,55
высота 4,0
Скорость телескопирования секций стрелы, м/мин 10,5
Масса груза при телескопировании секций, т 8
Полная масса крана с основной стрелой (без п/в), т 35,9
Нагрузка на переднюю ось (без п/в), т 8,0
Нагрузка на вторую ось, т 8,8
Нагрузка на заднюю тележку (без п/в), т 19,1
Крановая установка КС-65717 смонтирована на четырехосное шасси с применением новейших современных технологий краностроения, что обеспечивает высокие грузовые характеристики, надежность работы и удобство эксплуатации. Компактные размеры автокрана (длина всего 12,0 метров!) позволяют легко маневрировать в плотном городском потоке и в ограниченном пространстве строительной площадки.

Базовое исполнение: четырехсекционная стрела овоидного профиля; основная крюковая обойма г/п 50т.; вспомогательная крюковая обойма г/п 25т.; грузовая лебедка с планетарным редуктором и дисковым тормозом; противовес массой 1,0т. с механизмом для монтажа-демонтажа противовеса; современная комфортабельная кабина оператора, утепленная изолирующим материалом; комфортабельное кресло оператора; органы управления - рычаги, отопитель кабины оператора, предпусковой подогреватель двигателя шасси, температура эксплуатации ±40С.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке

Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей

Компактные размеры автокрана (длина всего 12,0м.!) обеспечивает высокую маневренность в стесненных условиях

Комфортабельное кресло оператора с подрессориванием и боковыми рычагами управления крановыми операциями

Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение

Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный

Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации

Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной
