ИРФ-1 Измеритель Разности фаз

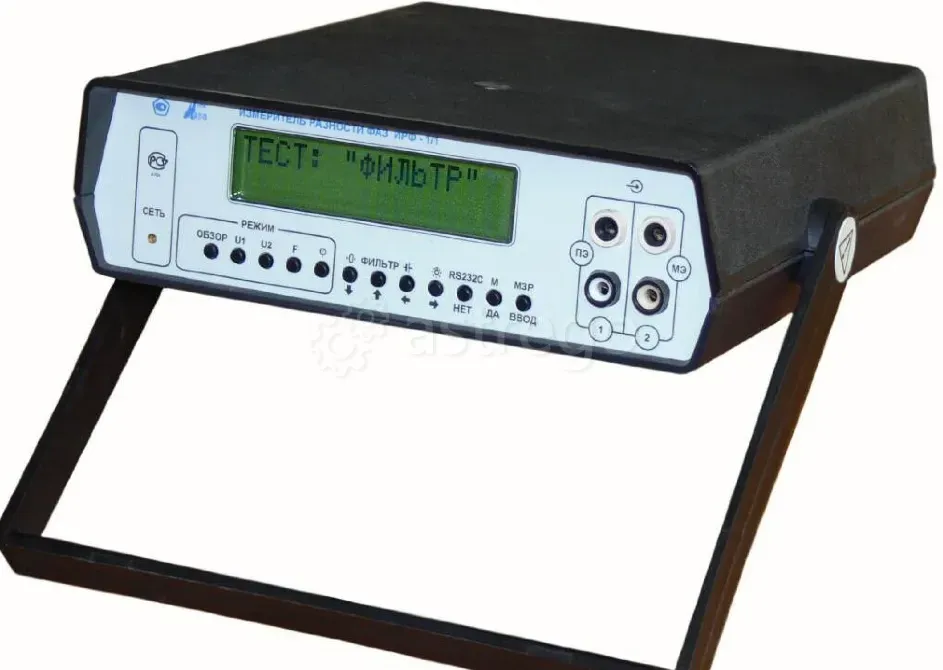

ИРФ-1 измеритель разности фаз

предназначен для измерения разности фаз синусоидальных напряжений, действующих в двух изолированных цепях, а также для измерения среднеквадратических значений этих напряжений, их отношения и частоты.

Измерители ИРФ-1 применяются для определения амплитудно-частотных и фазочастотных характеристик различных низкочастотных электрических цепей, усилителей, фильтров, аттенюаторов, трансформаторов и т. д. в цеховых и полевых условиях.

Технические характеристики
Диапазон рабочих частот – от 20 Гц до 5,6 кГц.

Диапазон входных напряжений при измерении разности фаз – от 0,1 В до 250 В.

Пределы измерения разности фаз – от 0° до ±180°; от 0 до 360°.

Разрешающая способность – 0,1°; 1°.

Предел допускаемой погрешности измерения разности фаз – ±1°.

Диапазон измеряемых среднеквадратических значений напряжений – от 0,2 В до 250 В.

Предел допускаемой основной погрешности измерения напряжения:

– в диапазоне от 20 Гц до 200 Гц – ±2%;

– в диапазоне от 200 Гц до 5,6 кГц – ±2,5%.

ИРФ-1 обеспечивает измерение разности фаз на частотах 25 Гц, 50 Гц, 75 Гц, при отношении помеха/сигнал – не более 20 дБ.

Предел допускаемой дополнительной погрешности измерения напряжения:

– при изменении температуры в рабочем температурном диапазоне равен пределу основной погрешности на каждые 10° С;

– в условиях повышенной влажности равен пределу основной погрешности.

Разрешающая способность измерения частоты измерителя ИРФ-1:

– в диапазоне от 20 Гц до 999,9 Гц – 0,1 Гц;

– в диапазоне от 1 до 10 кГц – 1 Гц.

Диапазон измеряемых отношений напряжений – от 1 до 300.

Предел допускаемой погрешности измерения отношения напряжений – ±5%.

Входное активное сопротивление прибора – не менее 300 Ом.

Время измерения ИРФ-1 – не более 2 с.

Время готовности прибора к работе после включения – 1 мин.

Время непрерывной работы – не менее 8 ч.

Прибор выдерживает перегрузку на обоих входах в течение 1 мин напряжением – 300 В.

Питание от сети:

– напряжением – 220 В;

– частотой – 50 Гц.

Потребляемая мощность ИРФ-1 – не более 5 В·А.

Сила тока, потребляемого от автономного источника питания:

– при выключенной подсветке индикатора – не более 220 мА;

– при включённой подсветке индикатора не более – 400 мА.

Средняя наработка на отказ прибора – не менее 20 000 ч.

Средний срок службы прибора – не менее 10 лет.

Габаритные размеры – 260×65×260 мм.

Масса – не более 1,9 кг.
