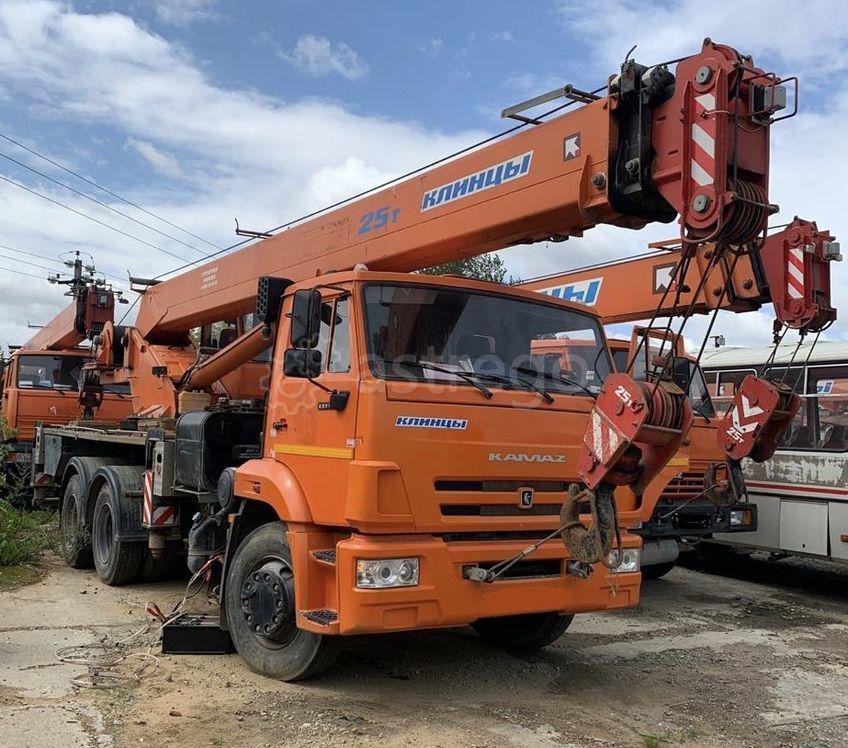

Автокран "Клинцы" КС-55713-1К-1 (2014г)

Максимальный грузовой момент, т.м 80,0
Грузоподъёмность максимальная, т 25
Длина стрелы, м 9-21
Длина гуська, м 7,5
Угол установки гуська, град. 0 и 30
Зона работы крана, град. 250 и 360
Максимальная высота подъёма крюка, м
- с основной стрелой 21 м 21,6
- с основной стрелой 21 м и гуськом 7,5 м 29,3
Максимальная глубина опускания крюка от уровня земли при стреле 9,0 м ,вылете 5,0 м и 6-ти кратной запасовке каната, м 13,0
Вылет минимальный, м 2,0
Вылет, максимальный, м (Для зоны работы крана 90)
а) «проектный» (без нагрузки) 19,6
б) «рабочий» (с грузом на крюке) 19,5
Вылет при максимальной грузоподъёмности, м 3,2
Максимальная масса груза при телескопировании, т 6,0
Максимальная масса груза, с которой допускается передвижение стрелового крана, т передвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т 4,5
Режимы работы
5 режимов работы:
в рабочей зоне 250° с основной стрелой (9-21м) на выдвинутых балках выносных опор;
в рабочей зоне 250° с основной стрелой (9-15м) на втянутых балках выносных опор;
в рабочей зоне 360° с основной стрелой (9-21м) на выдвинутых балках выносных опор;
в рабочей зоне 250° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выносных опор с углом наклона гуська 0°.
в рабочей зоне 250° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выносных опор с углом наклона гуська 30°.
Геометрические параметры крана
База, м 3,69+1,32
Колея, м :
- передних колёс 2,05
- задних колёс (между серединами двойных скатов) 1,89
тип опор выдвижные
База выносных опор, м 4,9
Размер опорного контура вдоль х поперёк оси шасси, м
при выдвинутых балках выносных опор 4,9 х 5,8
при втянутых балках выносных опор 4,9 х 2,27
Задний габарит, м 3,10
Радиус поворота (по габариту основной стрелы), м 10
Габаритные размеры крана в транспортном положении ,м
длина х ширина х высота 11,06х2,5х3,68
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин
- номинальная при 8-ми кратной запасовке каната - 5,0
- увеличенная при 8-ми кратной запасовке каната - 10,0
- максимальная при кратности полиспаста каната - 1 40,0
Скорость посадки груза, м/мин 0,2
Скорость передвижения крана своим ходом, км/ч 50,0
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин) 0,25 (15,0)
Частота вращения поворотной части, об/мин 0,96
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1100 об/мин.:
от максимального до минимального 45 (0,75)
от минимального до максимального 45 (0,75)
дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):
своим ходом 25 (14)
на буксире 18 (10)
Способ управления:
механизмами поворотной рамы гидравлический
выносными опорами гидравлический
механизмом передвижения (шасси) механический
Масса крана в транспортном положении, т (включая 2-х человек в кабине водителя, комплект ЗИПа) Допустимое отклоне
