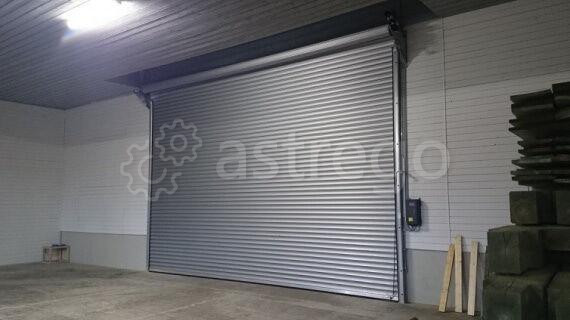

Рольворота 3000х3000

Рулонные ворота с внутривальным приводом и максимальной площадью полотна до 20 м устанавливаются на въездные и гаражные проемы в частных домовладениях, торговых комплексах, складских и промышленных объектах. Профили для рулонных ворот изготовлены из холоднокатаной стали, оцинкованы или окрашены порошковой краской, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред и значительно продлевает срок их службы.

Зона применения:

Въездные и гаражные проемы.

Торговые помещения.

Складские и промышленные проемы.

Преимущества:

Стальные профили.
Профиль RHS117/0.8.

Стандартные цвета:

Белый (RAL 9010);
Коричневый;
Бежевый;
Зеленый;
Синий;
Бордовый;
Серебристый;
Серый.

Таблица размеров:

Параметр
Показатель

Высота проема, мм
от 1 000 до 5 000

Ширина проема, мм
от 1 000 до 6 500

Притолока, мм
от 350 (накладной монтаж)

Пристенки, мм
от 95 (накладной монтаж)

Максимальная площадь полотна, м
20

Размеры проёма.

Конструкция:
1. Кронштейн консольный SR351;
2. Суппорт с подшипником BSR30;
3. Капсула регулируемая KPU10230;
4. Вал октагональный RV102;
5. Электропривод RS230, RS300;
6. Направляющий профиль RG95S;
7. Концевой профиль RA120E;
8. Уплотнитель нижний UP4;
9. Профиль полотна RHS117/08, RHS117P/08;
10. Уплотнитель боковой UP5.

Подготовка строительного объекта.

Параметры замера для накладного монтажа:

H — высота проема (максимальная), мм;
B — ширина проема (максимальная), мм;
h — высота притолоки (минимальная), мм;
b1 и b2 — правое и левое боковые расстояния (минимальная), мм.

Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Требование к строительному объекту.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа:

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.

Стандартные конструктивные решения:

1) Рулонные ворота из сплошного стального профиля RHS117/08.

2) Рулонные ворота из перфорированного стального профиля RHS117P/08.

3) Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля.

Базовая комплектация:

Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4.

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

Кронштейны изготавливаются из стали, оцинковываются в процессе производства.

Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.

Коробка с дополнительной комплектацией.

Дополнительная комплектация:

1) Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.

2) Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

3) Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

4) Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

5) Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

6) Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

7) Выключатель клавишный для накладного монтажа SWB.

8) Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

9) Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

10) Сигнальная светодиодная лампа с антенной LAMP-PRO.

Характеристики:

Параметры
Значения
Примечания

Профиль стальной сплошной RHS117/08
Конструкция обладает классом взломостойкости Р4-P5

Материал
Оцинкованная сталь толщиной 0,8 мм

Вес профиля, кг/(п/м)
1,2

Вес профиля, кг/м
10,25

Количество ламелей на 1 м высоты полотна, шт.
10

Максимальная ширина полотна, м
6,5

Максимальная площадь полотна, м
20

Профиль стальной перфорированный RHS117P/08
Конструкция обладает классом взломостойкости Р4-P5

Материал
Оцинкованная сталь толщиной 0,8 мм

Вес профиля, кг/(п/м)
1,08

Вес профиля, кг/м
9,22

Количество ламелей на 1 м высоты полотна, шт.
10

Максимальная ширина полотна, м
6,5

Максимальная площадь полотна, м
20
