Опрыскиватель навесной штанговый ОН-600-12Р

Уважаемые клиенты!Мы рекомендуем уточнять актуальную информацию о цене, наличии и сроках поставки товара у менеджера компании. Представленная на сайте информация носит информационный характер и не является публичной офертой.

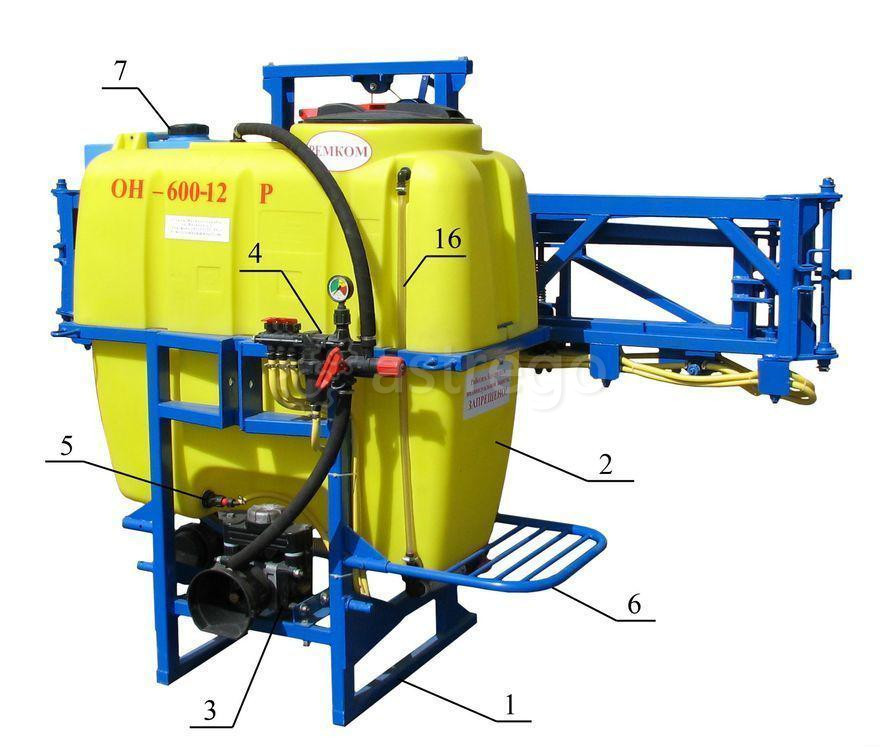

Является незаменимым инструментом для химической обработки растений и внесения жидких удобрений. Опрыскиватель состоит из металлической рамы, на которую установлены ёмкость объемом 600 литров и штанги, шириной захвата 12 м. Опрыскиватель выполнен в виде навесной машины, агрегатируемой с трактором тягового класса не ниже 1,4 кН. Опрыскиватель состоит из рамы 1, бака 2 для рабочей жидкости, мембранно-поршневого насоса 3, блока 4 регулировки давления и управления потоком жидкости (блок управления), всасывающей коммуникации с фильтром 8, штанги. Рама оборудована подножкой 6, которая может переустанавливаться на левую и правую сторону рамы. Штанга состоит из семи секций: центральная 13, две средние 14, две крайние 19 и два концевика 18, которые шарнирно закреплены шкворнями с поджатием пружиной. Центральная секция 13 штанги крепится к рамке посредством растяжек 12. Рамка механизма подъёма посредством лебедки и троса перемещается в направляющих рамы 10 для регулировки высоты опрыскивания. Раскладывание штанги в рабочее положение производится вручную. После этого центральная и промежуточные секции, а также промежуточные и крайние фиксируются между собой стопорными пальцами. Для визуального контроля уровня жидкости в баке имеется уровнемер 16. Трехходовой кран 9 обеспечивает переключение следующих режимов работы опрыскивателя: «Опрыскивание», «Слив жидкости». Основные технические характеристики насоса: производительность – не более 110 л/мин; максимальное рабочее давление – не более 2,0 МПа; максимальная потребляемая мощность – не более 3,5 кВт. Привод насоса осуществляется от ВОМ трактора через карданную передачу. Блок управления предназначен для регулировки количества жидкости, подаваемой на штангу опрыскивателя, за счет изменения давления в системе нагнетания. Все исполнительные механизмы имеют ручной привод. Главный клапан, управляемый рукояткой 1 предназначен для управления общим потоком жидкости, идущей от насоса (патрубок 10 – входной). Если подача жидкости на штангу опрыскивателя отключена, вся жидкость направляется на слив в основной бак через патрубок 11. Если подача жидкости на штангу опрыскивателя включена, то поток направляется через секцию регулировки давления и фильтр 3 к блоку секций 5 распределения жидкости. Давление жидкости, подаваемое на штанги, регулируется маховиком 2. Излишки потока направляются в бак (на перелив). Давление контролируется манометром 12. Для предотвращения контакта рабочей жидкости с манометром служит масляный демпфер, расположенный под гайкой 8 и представляющий собой масляную резиновую эластичную ванну, заполненную маслом. Перед подачей жидкости на штангу, она проходит очистку в фильтре 3. От фильтра жидкость подается (от патрубка 9) на эжекторную гидромешалку, которая создает турбулентное дви
