Грязевик тепловых пунктов Ду150 ТС-569.00.000-06

Абонентские устройства, которые монтируются на тепловых пунктах, предназначены для выделения из жидких рабочих сред нерастворяющихся примесей среднего и крупного размера, изъятия мелких твёрдых включений и мусора. Маркировка трубопроводной арматуры: ТС-569.00. Серия КД для производства: 5.903-13.

Грязевик для теплопункта

Номинальное рабочее давление в системах с абонентскими грязевиками:

минимальное – 1.0 МПа;
максимальное – 2.5 МПа.

Арматура для тепловых пунктов монтируется на системы горячего и холодного водоснабжения. Максимальная температура рабочей среды: 150 °С. Схема установки: вертикально (под углом 90° к продольной оси трубопровода).

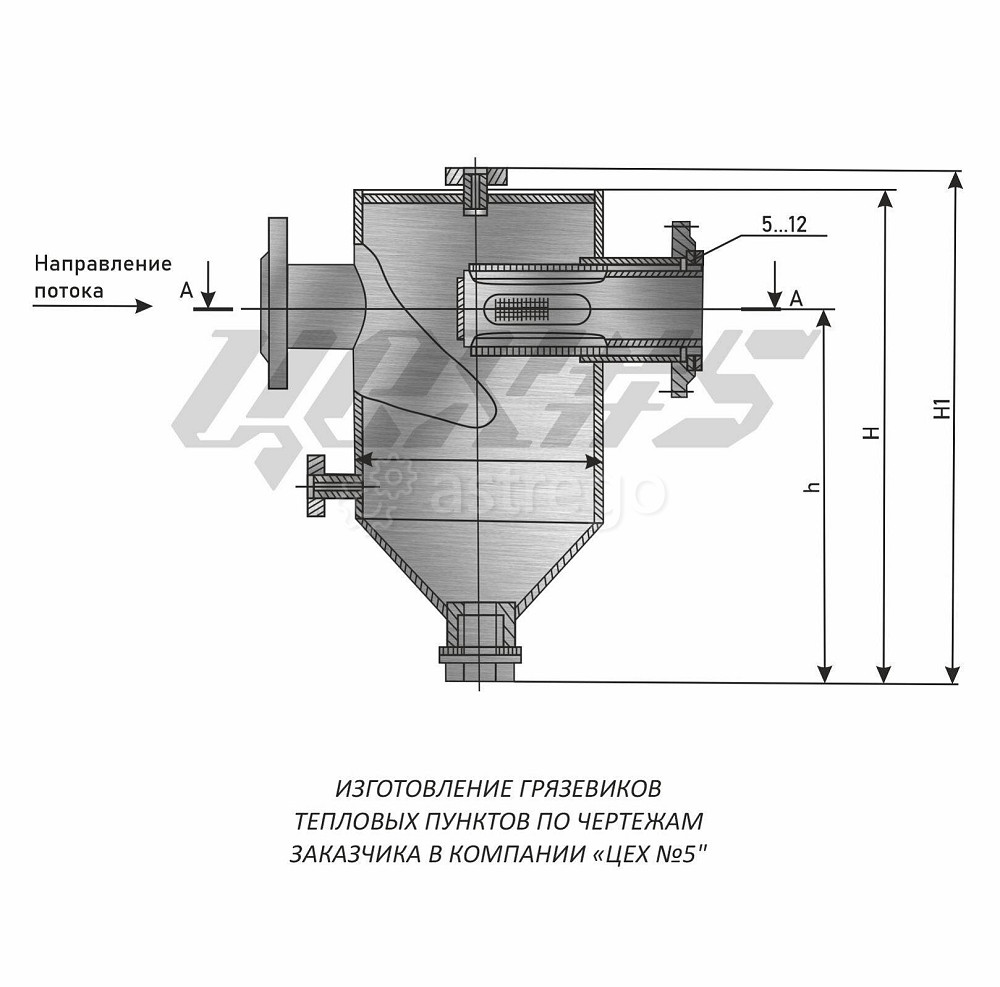

Варианты конструктивного исполнения

Выходные патрубки устройств, использующихся для отвода шлама, имеют сечение на шаг больше, нежели входные. Это обусловлено установкой внутри сетчатых вставок из нержавеющей проволоки. Способы изготовления корпусных элементов: литьё, штамповка. Верхняя крышка выполнена плоской, нижняя – в виде эллипса. Дополнительные элементы конструкции: устройство автоматического отвода воздуха, заглушка, муфтовый штуцер.
