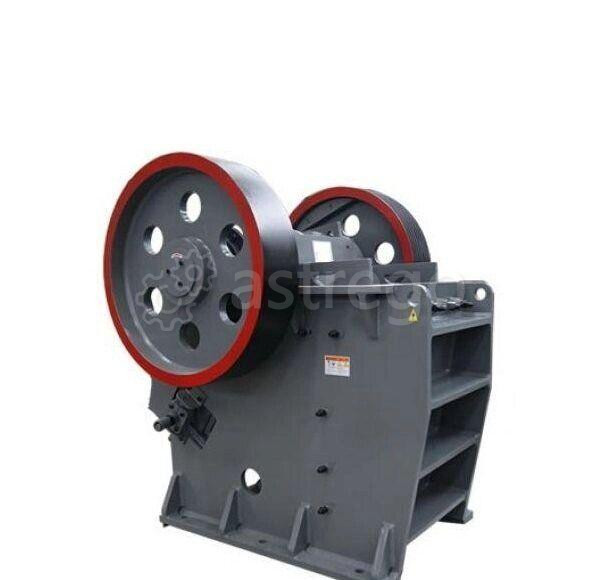

Щёковая дробилка серии PE

Щековая дробилка серии PE служит для крупного и мелкого дробления руды и иных материалов. Щековые дробилки серии PE применяются в горнодобывающей, автостроительной, химической и металлургической отрасли промышленности.Дробилка щековая серии PE имеет ряд качественных особенностей:
достаточно глубокая рабочая камера, не имеющая мёртвых зон;
пропорционально распределенное дробление позволяет получать продукцию равномерной формы;
качественная система смазки снижает объём профилактических работ;
низкий пылевой и шумовой порог;
возможность значительно регулировать выпускное отверстие;
ударные механизмы выполняются из износостойкой стали.
Дробилки серии РЕ конструктивно состоят:
жёсткая сварная станина для надёжного крепления компонентов;
эксцентриковый вал;
большой шкив;
распорная плита;
маховик;
челюсть (подвижная и неподвижная щёки);
механизм регулировки выпускного отверстия с винтом регулировки;
цилиндры возврата подвижной щеки;
упорное устройство;
фрикционная муфта;
клиновидная трёхслойная ременная передача;
система управления;
комплект запасных изделий и принадлежностей;
Принцип действия дробилки серии РЕ заключается в усилии динамического сжатия и выглядит следующим образом. Главный электродвигатель приводит шкив в движение посредством клиновидной ременной передачи и с помощью эксцентрикового вала заставляет работать подвижную щеку. Подвижная щека приближается к неподвижной щеке, разрушает и измельчает материал, а затем отдаляется от неё под действием эксцентрикового вала и возвратных цилиндров. При этом устраняется материал из рабочей камеры. Работа осуществляется периодически производственными партиями при непрерывной работе электродвигателя.Размер выходной фракции: от 40 до 350 ммПроизводственная мощность: до 800 тонн в часТехнические характеристики щековой дробилки серии PE:

Модель

Макс. размер подачи (мм)

Размер разгрузки (мм)

Производительность (т / ч)

Мощность двигателя (кВт)

Габаритные размеры (мм)

Вес (т)

PE400 600
350
40-100
15-60
30
1700 1653 1732
6,5

PE500 750
425
50-100
50-100
55
2035 1921 2000
10,3

PE600 900
480
65-160
60-168
75
2290 2206 2370
16,5

PE750 1060
630
80-140
100-250
110
2620 2302 3110
29

PE900 1200
750
95-165
160-380
130
3789 2826 3025
54,5

PE1000 1200
850
195-265
315-550
130
3335 3182 3025
57

PE1200 1500
1020
150-350
400-800
160-220
4200 3750 3820
100,9

Характеристики:Вид: щековая дробилкаСостояние: новыйСтрана-производитель: Китай
