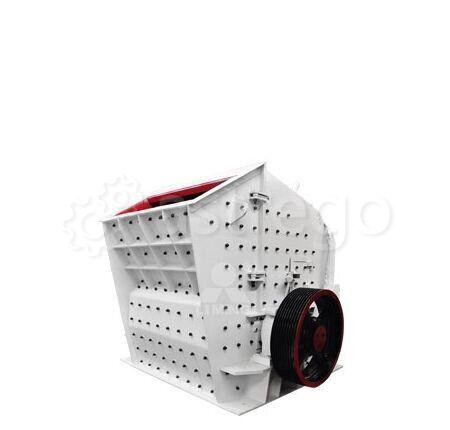

Роторная дробилка серии PFW

Роторные дробилки серии PFW работают в составе дробильно-сортировочных комплексов в совокупности с различным вспомогательным оборудованием. Порода загружается с ленточного питателя в приёмный люк дробильного агрегата. Высокоскоростной ротор, вращая утяжеленные ударники, с помощью силового удара отбивает принимаемое сырьё на поперечные зубчатые рёбра верхней отражающей плиты. При ударе материал крошится и осыпается на вращающийся ротор, который повторно отбивает сырье на ниже установленную плиту. При комплектовании дробилки серии PFW тремя плитами, операция повторяется в третий раз, вследствие чего осуществляется ещё более качественное дробление материала. Полученный щебень осыпается в выходное отверстие на принимающий механизм.Подходящие материалы: доломит, кальцит, кварц, базальт, бетон, гипс, шлак, гранит, речной гравий, известняк, мрамор, боксит, карбид кремния, железная руда и т.д.Технические характеристики дробилки PFW c камерой дробления с тремя отбойными плитами:

Модель

Размер ротора, диаметрдлина
(мм)

Размер загрузочного окна
(мм)

Максимальная крупность подачи
(мм)

Производительность
(т/ч)

Мощность эл/двигателя
(кВт)

PFW-1210 III
1150960
570990
250
70-120
90-110

PFW-1214 III
11501400
5701430
250
90-170
132-160

PFW-1315 III
13001500
6251530
300
180-270
160-200

PFW-1318 III
13001800
6251830
300
220-300
200-250

Технические характеристики дробилки PFW c камерой дробления с двумя отбойными плитами:

Модель

Размер ротора, диаметрдлина
(мм)

Размер загрузочного окна
(мм)

Максимальная крупность подачи
(мм)

Производительность
(т/ч)

Мощность двигателя
(кВт)

PFW-1210 II
1150960
11001030
400
90-160
90-110

PFW-1214 II
11501400
11001430
500
130-200
132-160

PFW-1315 II
13001500
12001530
600
180-320
160-200

PFW-1318 II
13001800
12001830
700
240-400
200-250

Cоставляющие дробилки PFW: ГАБАРИТЫ РОТОРНЫХ ДРОБИЛОК PFW: Комплектация с тремя отбойными плитами:

Модель
А, мм
B, мм
С, мм
D, мм
E, мм
Общая масса, т

PFW-1210 III
2550
1870
2100
-
-
15

PFW-1214 III
2550
2310
2100
1360
1725
19

PFW-1315 III
2960
2570
2380
1500
1925
25

PFW-1318 III
2960
2870
2380
1485
2038
30

Комплектация с двумя отбойными плитами:

Модель
А, мм
B, мм
С, мм
D, мм
E, мм
Общая масса, т

PFW-1210 II
2400
1870
2550
-
-
17

PFW-1214 II
2400
2310
2550
1465
1780
22

PFW-1315 II
2700
2570
2800
1610
1925
29

PFW-1318 II
2700
2870
2800
1610
2100
34

Преимущества дробилки серии PFW:1. Зазор между пластинчатым молотом можно легко регулировать и контролировать размер частиц; 2. Уникальная зубчатая пластина, высокохромистый пластинчатый молот, высокая стойкость к износу; 3. Лёгкость обслуживания и ремонта;4. Высокая производительность и общая эффективность;5. Разумная конструкция молоткового каркаса с более быстрой загрузкой и разгрузкой материала.Из-за выгодной цены, простой структуры, надежной работ
