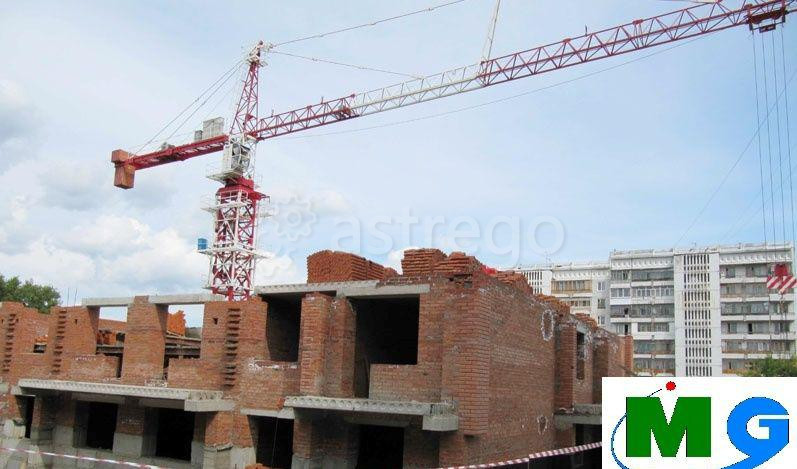

Башенный кран XCMG QTZ80 XGT100AL (6012-8)

Башенный кран Mudanjiang QTZ63 (MG5510)
Комплектация: г/п 6 т., г/п на конце стрелы 1 т., высота подъёма 50 м, макс. длина стрелы 50м., с полным частотным преобразователем, 1 приставной пояс, черный ящик, кондиционер, печка.
Технические параметры

Нормативный грузовой момент KN.M
630

Грузоподъёмность нормативная t
6

Грузоподъёмность минимальная t
1.0

Максимальная длина стрелы при подъёме m
55

Минимальная длина стрелы при подъёме m
3.0

Длина стрелы при максимальной грузоподъёмности m
12.3

Отдельно стоящий кран / прикрепленный к зданию m
40/150

Размер секции (длинна*ширина*высота) m
1.75*1.75*2.5

Скорость для подъёма (2кратность) m/min
8/40/80

Скорость для подъёма (4кратность) m/min
4/20/40

Длина грузовой лебедки m
450

Скорость поворота r/min
0.61

Скорость грузовой тележки m/min
22/44

Скорость наращивания секции m/min
0.5

Электрическая мощность
40,2

ИЭП
380V/50Hz

Устройство подъемного крана

Двигатель подъёма
YZTD200L-4/8/32 24/24/5.4KW 2820/1425/320 r/min

Двигатель грузовой тележки
YEZS132S-4/8 3.3/2.2KW 1410/700 r/min

Двигатель поворота
YZR132M2-6 3.7KW*2 908 r/min

Двигатель наращивания
Y132M-4 5.5KW 1420 r/min

редуктор для подъёма

Тормоз для подъёма
YWZ3-250/45 YT1-45Z/6 ASF82A 120W

Канат для подъёма
6*29FI+IWR(1770) =12.5

Канат для грузовой тележки
6*19+FC1770 =7.7

Упор для поворота
011.45.1250.101.04.11F1 m=12

Редуктор для поворота
8000N.M*2 i=140 m=12 z=14 YOX280A

Вес

Вес конструкции
31.7t

Вес крана в целом (без противовеса):
34.8 t

Противовес
13.9t
