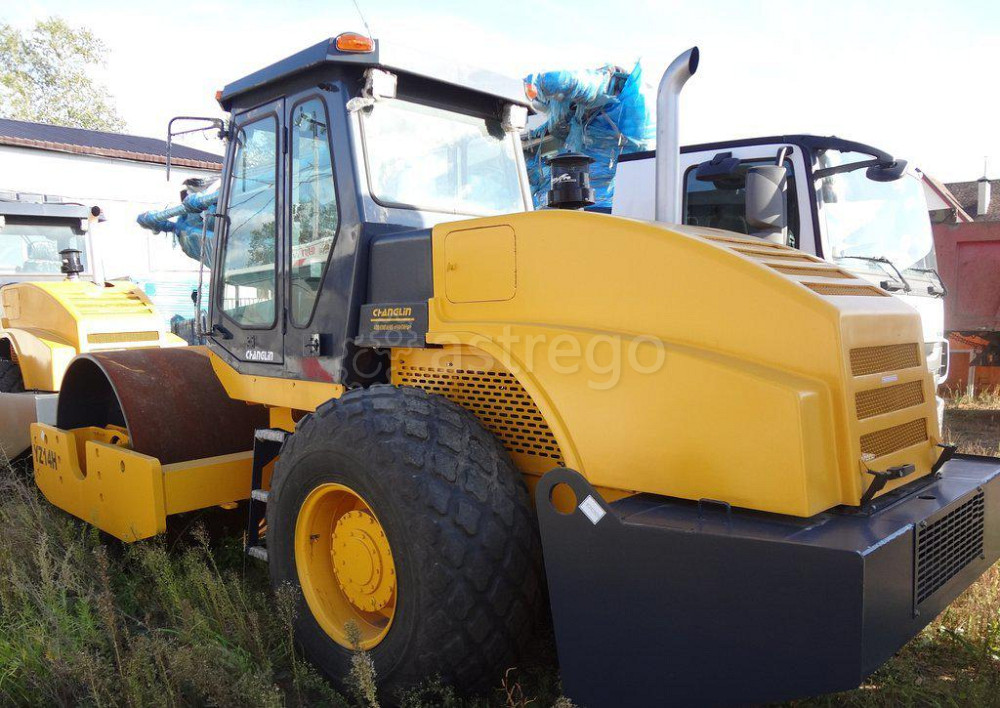

Виброкаток механический одновальцовый XS162J

Каток дорожный
CHANGLIN YZ14H
14 тонн

Длина
6000мм

Ширина
2300мм

Высота(с кабиной)
3055мм

Колесная база
2945мм

Колея
1560мм

Мин. клиренс
395мм

Основные технические характеристики

Статистическая нагрузка
322N/cm

Динамическая нагрузка
1370 N/cm

Рабочий вес
14000кг

Номинальная амплитуда
1.8мм 0.9мм

центробежная сила
285kN 142.5kN

Общее усилие нажима
36700(кг)

Статический вес на барабане
7000кг

Статический вес на шине
7000кг

Частота
31Hz

Мин. радиуса поворота
5880мм

Диаметр барабана
1530мм

Ширина барабана
2100мм

Толщина барабана
36мм

Ходовая скорость(Km/h),

Бесступенчатая трансмиссия
0~12.1

Способность градиента
20%

Дизельный Двигатель

Марка / модель двигателя
Cuммins 6BT5.9-C148

Тип
С непосредственным впрыском, турбонаддувом и водным охлаждением

Мощность
110 кВт

Объем цилиндра
5.9 (Л)

Номинальная частота вращения
2200(об/мин)

Макс. крутящий момент
590(N.M)

Привод
Электрический

Мин. удельный расход топлива
229(g/КВт.h)

Вес
430кг)

Система управления

Модель
Гидростатистическое бесступенчатое управление

Тип
Насос + мотор + редуктор

Модель насоса
A4VG90HWDЛ1/32R

Модель тягового двигателя
AA2FM80/61W

Давление в системе
40МПа

Тип редуктора
YZ14H.2

Передаточное число редуктора
2.94

Мост и шина

Тип главного редуктора
Спирально-зубчатая передача, Одноступенчатая

Передаточное число главного редуктора
3.889

Тип заднего редуктора
Одноступенчатый планетарный

Передаточное число заднего редуктора
4.941

Общее отношение
19.2155

Размер шины
23.1-26-12PR

Модель насоса (вибраторный +рулевой)
HP051B498BIJM20-7BRAB06-1

Давление в системе
160(кгf/cm2)

Модель гидромотора
HM051A878BEP020-7

Соленоидный вибраторный клапан
ZF250B

Рулевое управление

Тип
Средняя шарнирно-сочленённая рама. Полное гидравлическое управление

Модель рулевого редуктора
BZZ1-E500C

Давление в системе
12МПа

Размеры рулевого цилиндра
Ф90*45*280(мм)

Тормозная система

Тип тормоза
С пневмогидравлическим тормозом

Давление воздуха
6-8(кгf/cm2)

Тип стояночного тормоза
Ручной тормоз,

Емкость масла

Топливо (дизель)
250 (Л)

Смазочное масло двигателя
15 (Л)

Масло для коробки передач
2.2(Л)

Масло для гидросистемы
200 (Л)

Ведущая ось(R)
Масло для главного редуктора
18 (Л)

Масло для конечного редуктора
2X3(Л)

Масло для тормозной системы
1.5( Л)

Масло для вибрационного барабана
2X56(Л)
