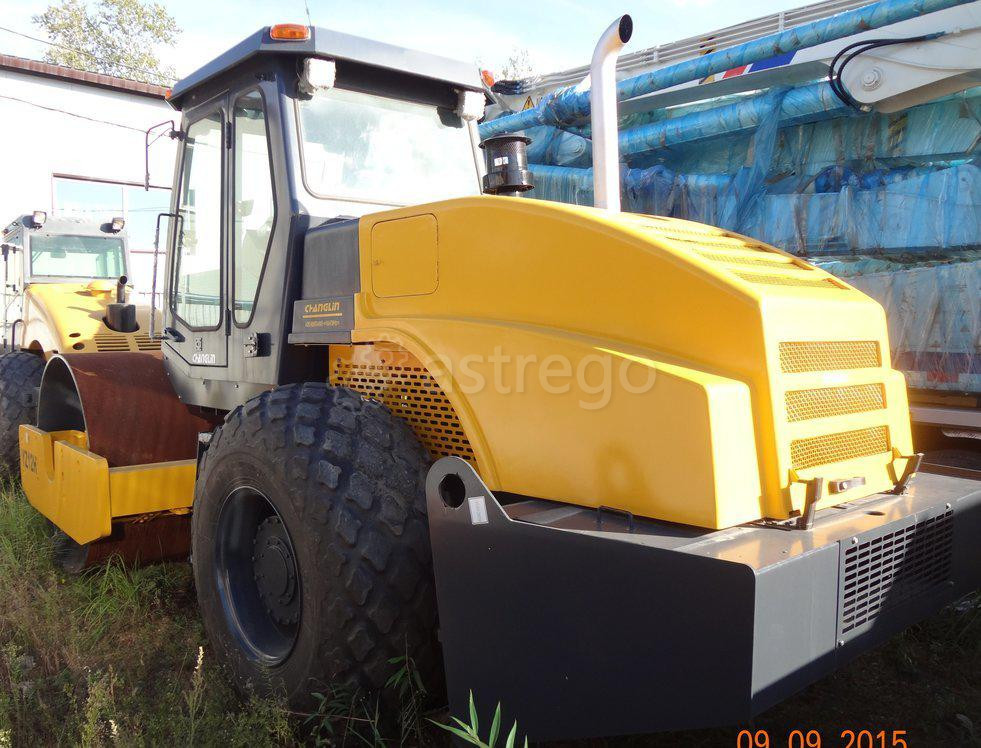

Каток дорожный
CHANGLIN YZ12H
12 тонн

Длина
6000мм

Ширина
2300мм

Высота
3055мм

Колесная база
2945мм

Колея
1560мм

Мин. просвет
395мм

Статистическая нагрузка
300N/cm

Динамическая нагрузка
1174 N/cm

Рабочий вес
12000кг

Амплитуда вибрации
1.75мм 0.85мм

Центробежная сила
250kN 125kN

Усилие суммарного напряжения
31500(кг)

Статический вес на барабане
6500кг

Статический вес на шине
5500кг

Частота вибрации
32Hz

Мин. Радиуса поворота
5880мм

Диаметр барабана
1530мм

Ширина барабана
2130мм

Толщина барабана
25мм

Ходовая скорость (Km/h)

Бесступенчатая трансмиссия
0~12.1

Преодолеваемые уклоны
20%

Марка / модель двигателя
Dongfeng Cuммins 6BT5.9-C150

Тип
С непосредственным впрыском, турбонаддувом и водным охлаждением

Мощность
110 kW

Отверстие и ход
102X120мм

Полный выхлоп цилиндра
5.9 (L)

Номинальная частота вращения
2200(об/мин)

Макс. крутящий момент
580(N.M)

Привод
Электрический

Мин. удельный расход топлива
229(g/Kw.h)

Вес
430(кг)

Модель
Статическое Гидравлическое бесступенчатое управление

Тип
Гидронасос + гидромотор+ редуктор

Модель приводного гидронасоса
A4VG90HWDL1/32R

Модель гидромотора
AA2FM80/61W

Давление в системе
40МПа

Тип редуктора
Прямозубая шестерня параллельного вала постоянного зацепления

Передаточное число редуктора
2.94

Тип главного редуктора
Спирально-зубчатая передача, Одноступенчатая

Передаточное число главного редуктора
3.889

Тип конечного редуктора
Одноступенчатый планетарный

Передаточное число заднего редуктора
4.941

Общее число
19.2155

Размер шины
23.1-26-12PR

Модель рабочего гидронасоса (вибрация и управление)
HP051B498BIJM20-7BRAB06-1

Давление
160(kgf/cm2)

Модель привода
HM051A878BEP020-7

Соленоид вибрационного клапана
ZF250B

Тип
шарнирно-сочленённая рама с гидравлическим управлением

Модель рулевого редуктора
BZZ1-E500C

Давление в системе
12МПа

Размеры рулевого цилиндра
Ф90*45*280(мм)

Тип тормоза
Дисковый с пневмогидравлическим тормозом задней оси

Давление воздуха
6-8(kgf/cm2)

Тип стояночного тормоза
барабанный

Объемы топливных резервуаров

Топливо (дизель)
250 (Л)

Смазочное масло двигателя
15 (Л)

Масло для коробки передач
2.2(Л)

Масло для гидравлической системы
200 (Л)

Ведущий мост(R)
Масло для главного редуктора
18(Л)

Масло для конечного редуктора
2X3(Л)

Масло для тормозной системы
1.5( Л)

Масло для вибрационного вальца
2X37.5(Л)
