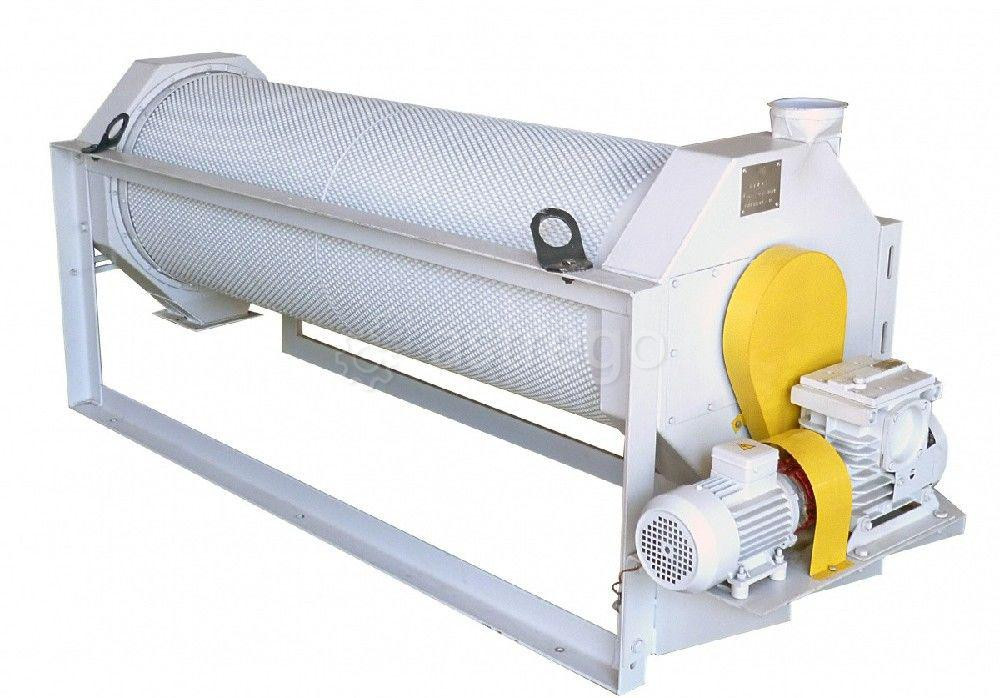

Триер марки БТХМ-2, 0,55 квт, 600 м3

Триеры марок БТХМ-2 (триер-куколеотборник короткий), БТХМ-2-01 (триер-овсюгоотборник короткий), БТХМ-2-02 (триер-куколеотборник длинный), БТХМ-2-03 (триер-овсюгоотборник длинный) (далее – машины) применяют на предприятиях по переработке зерна в продовольственные продукты для выделения примесей, отличающихся от зерен основной культуры своими размерами. К таким примесям относятся куколь, который по своим размерам меньше (короче) пшеницы; овёс, размеры которого по длине больше зерен пшеницы; горошек, чечевица и аналогичные примеси круглой формы, встречающиеся среди зерен овса, гречихи и других крупяных культур. Кроме этого, машины применяются на крупозаводах для разделения промежуточных продуктов шелушения крупяных культур на две фракции (шелушенные и нешелушенные). Машины также отделяют дробленые ядра от целых.Триеры марок БТХМ-2 (триер-куколеотборник короткий), БТХМ-2-01 (триер-овсюгоотборник короткий), БТХМ-2-02 (триер-куколеотборник длинный), БТХМ-2-03 (триер-овсюгоотборник длинный) (далее – машины) применяют на предприятиях по переработке зерна в продовольственные продукты для выделения примесей, отличающихся от зерен основной культуры своими размерами. К таким примесям относятся куколь, который по своим размерам меньше (короче) пшеницы; овёс, размеры которого по длине больше зерен пшеницы; горошек, чечевица и аналогичные примеси круглой формы, встречающиеся среди зерен овса, гречихи и других крупяных культур. Кроме этого, машины применяются на крупозаводах для разделения промежуточных продуктов шелушения крупяных культур на две фракции (шелушенные и нешелушенные). Машины также отделяют дробленые ядра от целых.Машины изготавливаются по 3–ей категории ГОСТ 15150 в климатическом исполнении. «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом машины должны надёжно работать в рабочих режимах при температуре от минус 10 до плюс 40°С, относительной влажности 80%, при среднегодовой температуре плюс 15°С, атмосферном давлении от 650 до 800 мм.рт.ст. (86,6106,7 кПа).Режим работы одно-, двух- и трехсменный.Технические характеристики (триер-куколеотборник короткий), БТХМ-2-01 (триер-овсюгоотборник короткий)

ПОКАЗАТЕЛЬ
ТРИЕР-КУКОЛЕОТБОРНИК БТХМ
2.00.000
ТРИЕР-ОВСЮГООТБОРНИК БТХМ
2.00.000-01
ТРИЕР-КУКОЛЕОТБОРНИК БТХМ
2.00.000-02
ТРИЕР-ОВСЮГООТБОРНИК БТХМ
2.00.000-03

Производительность, т/час
1,5
1,35
2,5
2,2

Частота вращения цилиндра, об/мин
40

Диаметр цилиндра, мм
500

Расход воздуха на аспирацию, м

600

Размер ячейки, мм
5,5
9,5
5,5
9,5

Установленная мощность, кВт
0,55

Габаритные размеры, мм:

-длина

2280

2280

3030

3030

-ширина
785

-высота
950

Масса, кг
200
200
250
250

Устройство и работа
Основными узлами машины являются: рама 1, привод 2, цилиндр триера 3, наклонный лоток (желоб) 4, шнек 5, впускной 6 и выпускной 7 кожух (Рис.4). Зерно поступает в цилиндрический триер, предназначенный для отделения коротких зерновых примесей и битого зерна в куколеотборнике и примеси которые больше по длине в овсюгоотборнике. Цилиндрический триер состоит из двух основных частей: цилиндра с ячейками на внутренней поверхности и желоба. При вращении цилиндра в ячейки попадают из зерновой смеси короткие примеси в куколеотборнике, поднимаются вверх и перебрасываются в желоб, находящийся внутри цилиндра и выводятся шнеком, а в овсюгоотборнике целые зерна, поднимаются вверх и перебрасываются в желоб. Желоб можно проворачивать вокруг оси цилиндра, регулируя этим полноту выделения из зерновой смеси примесей. Основное зерно не укладывается по длине в ячейки и идет сходом по цилиндру, выходит из цилиндра у противоположного загрузке конца в куколеотборнике, а овсюгоотборнике сходом по цилиндру идет более крупные частицы.
