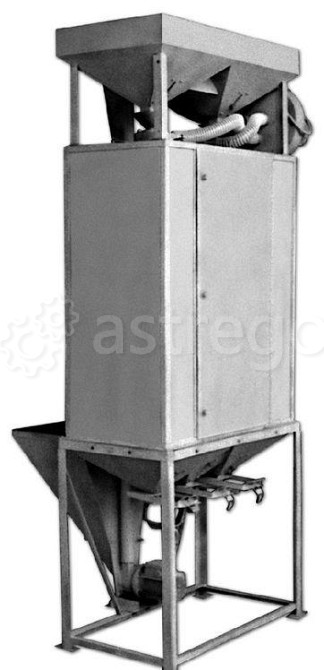

Сепаратор спиральный УОК «Золушка» ГОСТ 572-60

Сепаратор предназначен для повышения сортности крупы "Пшено шлифованное" ГОСТ 572-60 за счет удаления из нее недоброкачественных (битых) ядер пшена, семян дикорастущих и культурных растений, а также других сорных примесей. Установка позволяет получить из пшена третьего, второго и первого сорта пшено высшего сорта.При помощи УОК возможно осуществлять очистку семян полевых культур (просо, вика, горчица, рапс, редька масличная и др.) от сорных примесей.

Технические характеристики

Наименование параметра
УОК-300
УОК-600
УОК-1200
УОК-2400

Производительность, кг/ч
300
600
1200
2400

Содержание доброкачественного ядра в крупе после обогащения, %, не менее
98,7-99,2*
98,7-99,2*
98,7-99,2*
98,7-99,2*

Потери доброкачественного ядра, не более %
2,5
2,5
2,5
2,5

Степень очистки сорных примесей, %
50-100 **
50-100 **
50-100 **
50-100**

Суммарная установленная мощность электродвигателей, кВт
1,5
1,5
1,5
1,11

Габаритные размеры, мм
- длина
- ширина
- высота

1000
1100
2600

1500
1100
2600

2000
1120
2600

2800
1200
2600

Масса, кг
270
350
510
1300

* - при засоренности исходного сырья не более 5%
** - зависит от вида сорных примесей

Наиболее распространенные примеси и степень очистки от них

П/Н
Наименование
% очистки

1
Щетинник
90-100

2
Куриное просо
85-95

3
Вьюнок полевой
60-70

4
Незабудка полевая
70-85

5
Канатник
70-85

6
Гречишка развесистая
60-75

7
Сурепка
45-55

8
Нешелушенные зерна
55-65

9
Битые зерна
80-95

10
Минеральные примеси
80-90

Назначение

Спиральный сепаратор для очистки дроби и пропанта. Сепаратор предназначен для выделения из сыпучего сырья, состоящего из частиц сферической формы, включений с отклонениями от сферичности.

На сепараторе можно очищать следующие виды сырья:

дробь чугунная и стальная техническая ГОСТ 11964;
дробь охотничья, спортивная ГОСТ 7837;
пропанты алюмосиликатные ГОСТ Р51761

Основные характеристики серийно выпускаемых машин

Наименование параметра
УОК-300
УОК-600
УОК-1200

Дробь
Пропант
Дробь
Пропант
Дробь
Пропант

Производительность установки, кг/ч
1000
150*
2000
300*
4000
600*

Содержание в отсепарированном сырье частиц с отклонением от сферической формы, %
98-99
98-99
98-99
98-99
98-99
98-99

Содержание качественных частиц в отходах после сепарации, %, не более
2
20
2
20
2
20

Степень очистки от частиц с отклонением от сферичности, %
90100
90100
90100
90100
90100
90100

Габаритные размеры, мм
- длина
- ширина
- высота

984
1057
2569

1484
1057
2569

1971
1120
2569

Масса, кг
255
360
530

*При сепарации пропанта 20/40 по ГОСТ Р51761

Устройство и принцип действия

Спиральный сепаратор представляет собой станину (1), на которой размещены блок очистки и приемный бункер (4). Блок очистки состоит из многодорожечного спирального спуска (2) и распределителя (3), служащего для формирования потоков очищенного продукта и отходов. Устройство работает следующим образом. Исходный продукт (дробь, пропант) предварительно отсортированный на фракции крупности, подается в приемный бункер, который установлен над многодорожечным спиральным спуском. Продукт равномерно распределяется по спиральным дорожкам и под действием силы тяжести увлекается во вращательное винтовое движение. Параметры спирали подобраны таким образом, что частицы со сферической формой (дробинки, стеклянные и керамические шарики) за счет центробежных сил инерции выбрасываются с дорожек и падают в распределитель, а оттуда через разгрузочный патрубок выводятся самотеком из установки. Частицы с существенным отклонением от сферичности (спекшиеся дробинки, дробинки удлиненной формы, стеклянная ворса, осколки пропанта и т.д.) в силу отличия характера перемещения по дорожке и коэффициента трения не могут покинуть поверхность спирали и спускаются вниз и удаляются через разгрузочный патрубок для отходов.

Отличительные особенности УОК «Золушка»

Высокая степень очистки. Выполнение главной функции — максимальное удаление примесей, при минимальной потере качественного сырья, сопоставимо только с ручной переборкой.

Низкие эксплуатационные затраты. Отсутствие каких-либо подвижных частей и электропривода в установках предопределяет минимальный уровень расходов, связанных с эксплуатацией и обслуживанием.

Надежность и долговечность. Простота конструкции оборудования обеспечивает её высокую надежность и долговечность. Эта особенность позволяет предоставлять гарантию на установки в течение 12 месяцев.
Если Ваше сырье отличается от описанного выше, то мы готовы провести экспериментальную сепарацию Ваших образцов на спиральном сепараторе и дать заключения о полученных результатах.
